اختبار الثلاثي الأول في مادة التكنولوجيا مع التصحيح (ثانوية أحمد بن المبارك الزنداري 2020/2021)

ثانوية أحمد المبارك - العامرة                                       السنة الدراسية: 2020/2021



                   اختبار الثلاثي الأول في مادة التكنولوجيا



 المستوى: 2 تقني رياضي                  01 للتنظيم                              المدة:  ساعتين



التمرين الاول:  المنطق التوافقي +  الدارات المنطقية على شكل دارات مندمجة  ( 03 نقاط)

 ليكن التركيب الأتي



01/ أوجد معادلة الخروج S   بدلالة A و B ؟

02/ اذا كان المدخلان A و B في المستوى  الأعلى فماهي حالة المخرج S ؟

 التمرين الثاني:  الترميز و فك الترميز                                                          ( 03 نقاط)





ليكن التركيب المقابل الذي يسمح برقن 3 أحرف لاتينية في كل حالة من الحالات الثلاثة التي تمثل نتائج المقارنة.



السؤال: ماهي هذه الاحرف الثلاثة مع تحديد قيم القطع السبعة في كل حالة ؟

ملاحظة: المقاومات دورها يكمن فقط في حماية المرقن و لا علاقة لها بعمل الدارة.



  التمرين الثالث:  الدارات الكهربائية في التيار المستمر                 ( 08 نقاط)

 الجزء الاول: المقحل ثنائي القطب

ليكن التركيب المقابل الذي يمثل مقحل مستقطب

بمولدين.

V_CC= 12 V  V_BB  = 6V   V_BE = 0.7V     β = 100

R_B= 100 KΩ     R_C = 2 KΩ



01/  أحسب I_B  ثم عين معادلة مستقيم الهجوم ؟

02/ احسب   I_C ؟

03/ احسب  V_CE ثم عين معادلة مستقيم الحمولة ؟

04/ ارسم مستقيم الحمولة ثم عين نقطة السكون ؟



الجزء الثاني: المكثفة                                                                  (  03نقاط )





التمرين الرابع:  تطبيقات الكهرومغناطيسية                                       ( 02 نقطة )





يمثل الشكل المقابل جهاز كهرومغناطيسي



01/ ما اسم هذا الجهاز و في ماذا يستعمل ؟

02/ سم المكونات الاربعة ؟





التصحيح



التمرين الاول:  المنطق التوافقي +  الدارات المنطقية على شكل دارات مندمجة  ( 03 نقاط)

 ج1: معادلة الخروج



 ج2: اذا كان   A = B =1      فان  S=1

التمرين الثاني:  الترميز و فك الترميز                                                          ( 03 نقاط)



الحالة الاولى  A < B

الحالة الثانية  A = B

الحالة الثالثة  A > B

التمرين الثالث:  الدارات الكهربائية في التيار المستمر                   ( 08 نقاط)



الجزء الاول: المقحل ثنائي القطب   ( 08 نقاط)



ج1: حساب I_B  و تعيين معادلة الهجوم

V_BB  - R_B I_B – V_BE =  0



معادلة الهجوم

ج2: حساب  I_C

I_C = β I_B  = 100 x 53 x 10^-6   I_C = β I_B

   I_C = 5.3 mA



ج3: حساب  V_CE  ثم تعيين معادلة الحمولة

V_CC  - R_C I_C – V_CE =  0

                V_CE  = V_CC - R_C I_C

V_CE  = 12 – 2. 10³ x 5.3 x10^-3

            V_CE  = 1.4 V



معادلة الحمولة

ج4:  رسم مستقيم الحمولة



الجزء الثاني: المكثفة                                                                  (  03نقاط )



ج1: لما تكون المبدلة في الوضعية 1 تكون المكثفة في حالة شحن و لما تكون المبدلة في الوضعية 2 تكون المكثفة في حالة تفريغ.

ج2: عبارة معادلتي الشحن و التفريغ  مع المنحنى في كل حالة

 الحالة الاولى : الشحن

U_C(t) = E (1- e^{-t / τ} )

الحالة الثانية : التفريغ

U_C(t) = E e^{-t / τ}

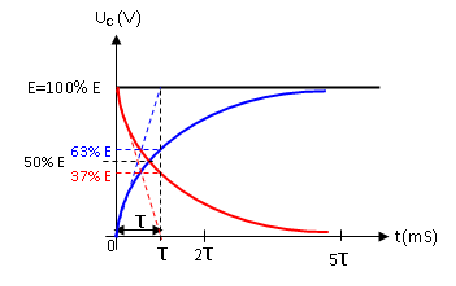

منحنى الشحن و التفريغ

ج3 : قيمة التوتر   U_Cالمبدلة في الوضعية 1 ( حالة الشحن )

tTau = RC = 10.10³ x 1.10^-6 = 10 mS

 = 5mS = 1/2 Taut

   U_C(5mS) = 12 (1- e^{-1 / 2} )


  Uc (5mS) = 0.3934693403 x 12 = 4.72163208345 V

التمرين الرابع:  تطبيقات الكهرومغناطيسية                                       ( 02 نقطة )



ج1 : الجهاز الكهرومغناطيسي هو المرحل



ج2 : البيانات

 1: التماس

2: نابض الارجاع

3: صفيحة متحركة

4: وشيعة

لتحميل موضوع الاختبار مع التصحيح انقر على ايقونة     Word
